Pogo-stifter, også kendt som fjederbelastede stik, er afgørende komponenter i moderne tabletdesign. Disse små, men holdbare stik muliggør pålidelige elektriske forbindelser, mens de løser udfordringer relateret til bærbarhed, holdbarhed og multifunktionalitet i tablets. I vores Aozora K8 Active robuste tablet demonstrerer pogo-stifterne endnu mere kraftfulde funktioner. Det følgende er en detaljeret udforskning af deres applikationer, fordele og tekniske betydning.
I. Introduktion til Pogo Pins
Pogo-stifter er fjederbelastede kontaktstifter, der giver midlertidige elektriske forbindelser mellem enheder. De består af et stempel, en fjeder og en cylinder, designet til at komprimere og opretholde ensartet kontakt under mekanisk tryk.
I tablets er pogo-stifter ofte integreret i porte, docking-stationer eller modulært tilbehør for at lette dataoverførsel, opladning og perifer tilslutning. I Aozora K8 Active er pogo-stifter genialt lagt ud for at opfylde en række komplekse funktionelle krav.
II. Nøgleapplikationer i tablets

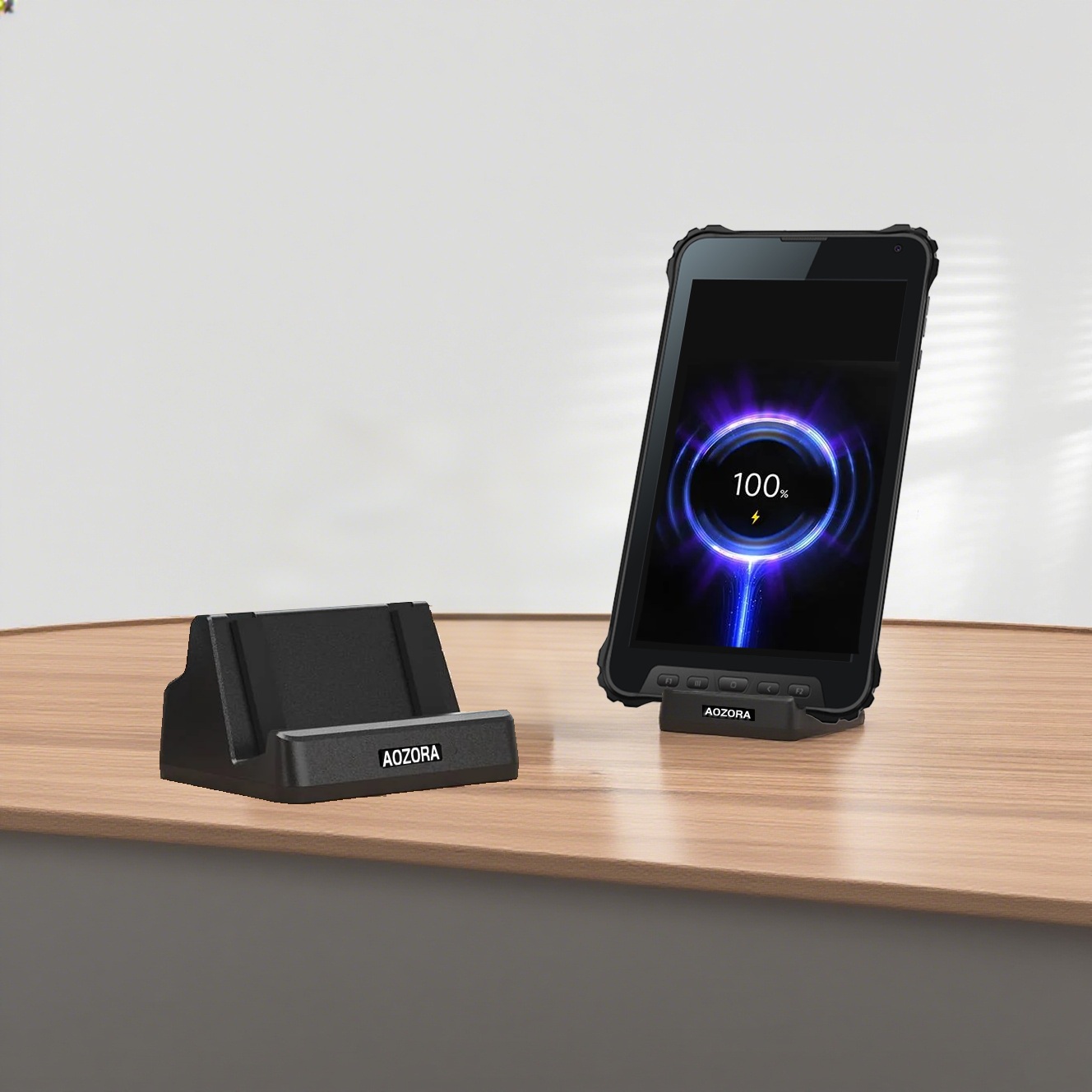

2.1 Opladning og strømforsyning
Pogo-stifter er meget brugt i tabletopladningssystemer. Sammenlignet med traditionelle USB - C eller Lightning-porte har pogo-pin-stik mange funktioner. I Aozora K8 Active er opladnings- og strømforsyningsfunktionerne på dens pogo-stifter endnu mere kraftfulde. Den har en 1x Charging In 5V 2A IN-port. Tabletten kan ikke kun oplades eksternt som almindelige tablets, for eksempel kan en powerbank oplade tabletten via pogo-stifterne, men den kan også bruges i køretøjsmonterede scenarier. Køretøjets 12V/48V DC strøm kan bruges til at forsyne tabletten gennem spændingskonverteringskredsløbet på bagklemmen, og i dette tilfælde behøver tabletten ikke engang at indlæse et batteri. Derudover kan 1x 5V Out 5V 1A OUT-porten strømforsyne eksterne enhedsmoduler, såsom strømforsyning til modulkredsløbet på bagklemmen eller direkte opladning af en mobiltelefon, hvilket i høj grad udvider enhedens strømforsyningskapacitet og anvendelsesscenarier.
2.2 Dataoverførsel og perifer tilslutning
Tabletter er ofte afhængige af pogo-stifter til højhastighedsdatatransmission og periferintegration. Dette er især fremtrædende i Aozora K8 Active. Den har en 1x USB2.0 pogo-pin-port, som kan tilsluttes eksterne enheder såsom et USB-kamera og en USB-signal - til - Ethernet-port for at imødekomme forskellige dataoverførselsbehov. Samtidig er 1x UART TX, RX, (1,8V TTL niveau)-porten endnu mere kraftfuld og kan tilsluttes en række UART-enheder. For eksempel kan en infrarød afstandsmåler bruges til at måle lineære afstande; et højpræcisionspositioneringsmodul er velegnet til professionel opmåling og kortlægning af felter, med positioneringsnøjagtighed, der når centimeter eller endda millimeterniveauer; UHF RFID kan bruges til lagerbeholdning, lagerstyring, strøminspektion osv.; 1D- og 2D-stregkodescannere er velegnede til logistik- og lagerscenarier; RS232-, RS485- og CAN-signalgrænseflader kan bruges som kommunikationsgrænseflader til eksterne enheder, såvel som fingeraftryksgenkendelsesmoduler og andre UART - interface funktionelle moduler, der næsten dækker alle former for almindelige dataoverførsels- og perifere tilslutningsbehov.
2.3 Diagnostiske og fremstillingsgrænseflader
Under produktion og vedligeholdelse spiller pogo-stifter en afgørende rolle. Ved fremstilling og senere vedligeholdelse af Aozora K8 Active fungerer pogo-stifter også som testpunkter og programmeringsgrænseflader. Ingeniører kan nemt få adgang til de interne kredsløb gennem pogo-pin-arrays til firmwareopdateringer eller diagnostik uden at skille enheden ad, hvilket forbedrer effektiviteten af produktion og vedligeholdelse.
2.4 Vand- og støvmodstand
Pogo-stifter forbedrer tablets holdbarhed ved at eliminere åbne porte og reducere indgangspunkter for støv og fugt. Som en robust tablet forbedrer Aozora K8 Actives pogo-stiftforseglingsdesign dens vand- og støvmodstand yderligere, hvilket hjælper den med at opnå en højere IP-klassificering og fungere stabilt i barske industrielle eller udendørs miljøer.
III. Fordele i forhold til traditionelle stik
3.1 Pladseffektivitet
Pogo-stifter optager minimal plads, hvilket bidrager til et slankere og lettere tabletdesign. Aozora K8 Active udnytter denne funktion ved pogo-stifter. Den integrerer adskillige funktionelle porte på en begrænset plads, mens den bevarer enhedens lethed og bærbarhed. Dens pogo-stift-layout er kompakt og rimelig og fylder ikke for meget internt.
3.2 Forbedret holdbarhed
Fjedermekanismen på pogo-stifter kan absorbere mekanisk belastning og forhindre bøjede stifter eller knækkede konnektorer. Det guldbelagte materiale kan også modstå oxidation, hvilket sikrer stabil ydeevne under fugtige forhold. I Aozora K8 Active har pogo-stifterne gennemgået et særligt design og forarbejdning for yderligere at forbedre deres holdbarhed for at tilpasse sig brugen af den robuste tablet i forskellige barske miljøer.
3.3 Brugerkomfort
Det magnetiske forbindelsesdesign af pogo-stifter forenkler docking/uddockningsprocessen og har multi-enhedskompatibilitet. Pogo-stifterne på Aozora K8 Active giver også stor bekvemmelighed for brugerne. Uanset om du tilslutter forskellige eksterne enheder eller udfører opladning, kan det nemt opnås. Desuden gør universaliteten af dets grænsefladelayout det også bekvemt for brugerne at genbruge andet tilbehør.
IV. Tekniske udfordringer og løsninger
4.1 Kontaktpålidelighed
Snavs eller snavs kan forstyrre forbindelserne. Pogo-stifterne på Aozora K8 Active har dog et selvrensende stiftdesign (såsom et roterende stempel) for effektivt at reducere risikoen for kontaminering og sikre kontaktpålidelighed.
4.2 Signalintegritet
Til højfrekvent dataoverførsel bruger Aozora K8 Active skærmede pogo-stifter og optimerede PCB-layouts for at reducere interferens og sikre signalintegritet, der opfylder dens rige perifere tilslutningsmuligheder og dataoverførselskrav.
4.3 Omkostninger og fremstilling
Selvom præcisionsfremstilling kan øge omkostningerne, bruger Aozora K8 Active et automatiseret justeringssystem under produktionsprocessen for at sikre kvalitetsstabilitet under masseproduktion og kontrollere omkostningerne til en vis grad.
V. Fremtidige tendenser
Trådløs integration: Aozora K8 Active vil også følge med trenden ved at kombinere pogo-stifter med trådløse opladningshybridsystemer (såsom Qi-standarden) og løbende optimere dens opladnings- og forbindelsesfunktioner.
Modulært økosystem: Med sit stærke pogo-pin-funktionelle fundament forventes Aozora K8 Active bedre at blive integreret i det modulære økosystem i fremtiden, efterhånden som pogo-pin-applikationer i AR/VR-tilbehør eller IoT-enhedsintegration udvides.
Bæredygtighed: Aozora K8 Active vil også gøre en indsats for miljøbeskyttelse og bæredygtig udvikling ved at bruge genanvendelige materialer og pogo-stiftdesign, der er nemme at reparere for at reducere e-affald.
VI. Konklusion
Pogo-stifter er uundværlige i tabletdesign. I den robuste Aozora K8 Active-tablet er pogo-stiftens funktioner endnu mere kraftfulde og omfattende. Det balancerer ikke kun enhedens kompakthed, holdbarhed og multifunktionalitet, men opfylder også de stadigt skiftende behov hos forbrugere og professionelle brugere gennem dens rige grænseflader og stærke ydeevne. Efterhånden som tablets integrerer flere funktioner, vil pogo-stifterne på Aozora K8 Active forblive kernen i dens innovation og konkurrenceevne.
